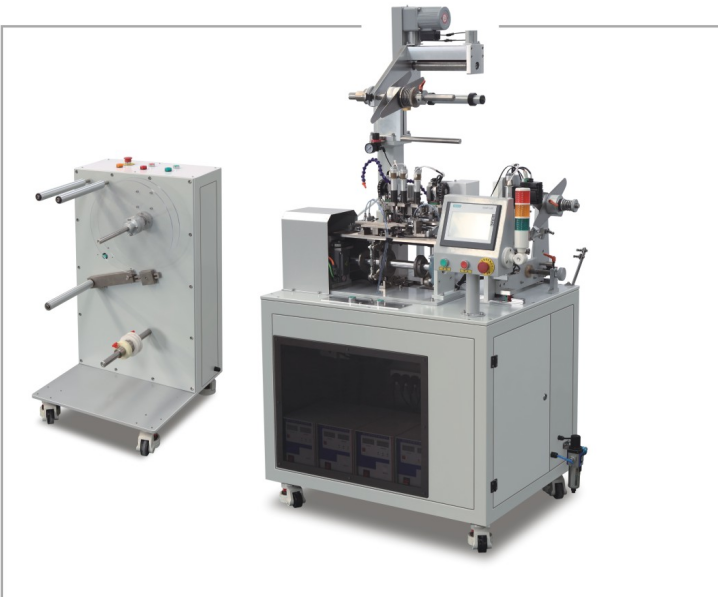

ピラミッドティーバッグタグ付け機
技術的なパラメーター
製品名 | 自動タグ付けマシン |
スピード | 80 - 100タグ/分 |
材料 | ナイロンメッシュ、ペット、織り、プラメッシュ |
フィルム幅 | 120mm、140mm、160mm、180mm |
タグサイズ | 2*2cm（要件を満たすことができます） |
スレッドの長さ | 110mm - 170mm |
フィルムの内径 | φ76mm |
フィルム外径 | ≤φ400mm |
タグ付け方法： | 超音波による |
超音波 | 4セット |
空気供給が必要です | ≥0.6MPa |
力 | 220V 50Hz 3.5kW |
製品の合格率 | ≥99％ |
サイズ | 1500mm*1200mm*1800mm |
デバイス構成テーブル
コンポーネント名 | モデル | 量 | ブランド |
モーションコントローラー | NP1PM48R | 1 | 富士 |
plc | SGMJV - 04 | 1 | シーメンス |
タッチスクリーン | S7 - 100 | 1 | 富士 |
超音波 | GCH - Q | 4 | 国内 |
エンコーダー | 1 | アーネスト | |
シリンダーのラベル付け | 1 | SMC | |
フィルムシリンダーを引っ張ります | 2 | SMC | |
シリンダーのラベル付け | 1 | SMC | |
フィルムシリンダーをリリースします | 2 | SMC | |
ソレノイドバルブ | 6 | SMC | |
サーボモーター | 400W | 3 | 富士 |
コントローラ | 1 | 富士 | |
フィルムレシーブモーター | 1 | 富士 | |
コントローラ | 2 | ムーン | |
フィルムモーターを放出します | 1 | チャオガン | |
メインサーボモーター | 750W | 2 | 富士 |
コントロール | 1 | 富士 | |
ファイバ | 2 | ボナーUSA | |
光ファイバーアンプ | 3 | ボナーUSA | |
リレー | 2 | abb |
パフォーマンス特性：
A：超音波結合を使用すると、120/140/160/180に固定された20*20mmラベルペーパーのサイズ4幅は超音波シーリング材料になります
B：接着の締め付けと効果を正確に制御できます。トリガータイプの超音波安定性は高く、故障率は非常に低くなります。
c.multi -ポイントライト制御して、貼り付けなどのスペースのないメッシュが失敗したことを確認します。
D.Siemens PLCコントロールの使用、Siemensタッチスクリーン操作、パラメータータッチスクリーン設定（ラインの長さ、バッグの長さ、ラベルの長さ）全体
E.ハイ-精密フィーダーは、高度なタイト膜バランスを確保します。
f.full high -精密サーボ制御、0.1mmに正確
G.LongおよびShort Lineスイッチ
後-機器の販売サービス
機器の質の問題によって引き起こされる損傷は、修理し、部品交換を無料で交換できます。人間の手術誤差と力の大規模によって引き起こされた損害が無料の保証に含まれていない場合。無料保証は自動的に失効します
●IF：1。指示に従わずに異常な使用により機器が損傷しています。
●2.誤動作、事故、取り扱い、熱、または水、火、または液体による過失によって引き起こされる損害。
●3.不正確または不正な試運転、修理、修正または調整による障害。
●4.顧客の分解によって引き起こされた損害。ねじ花など
機械の修理およびメンテナンスサービス
A。長期-あらゆる種類のマシンアクセサリと消耗品の供給。買い手は貨物料金の支払いが必要です
B.売り手は生涯のメンテナンスを担当します。マシンに問題がある場合は、最新のコミュニケーションガイダンスを通じて顧客と通信します
Cサプライヤーが設置と試運転トレーニングのために海外に行き、-販売サービス後にフォローする必要がある場合、需要者は、ビザ料金、ラウンド-国際航空券、宿泊施設、食事、旅行補助金（1日あたり100USD）など、サプライヤーの旅費を担当するものとします。
D.12か月間の無料保証、保証期間中に質の高い問題が発生し、サプライヤーが部品を修理または交換するための無料ガイダンス、保証期間以外では、サプライヤーはスペアパーツとサービスの優先価格を提供することを約束します。
